基于模型的定义设计软件（openMBD），主要针对三维模型：三维标注、视图管理、属性设置、尺寸公差、形位公差和技术要求；在NX平台上运用NXOPEN开发出来的模型和图纸快速标注系统，从而使NX设计和工程图的绘制更加便捷并符合国标。

1)标注原则：
1.分视图进行标注，在模型结构树中的重命名工作，重视剖视图分配和作用，标注内容有提示性；
2.重视通用文字标注的重要作用和标注分层；
3.注意发挥标签列的作用；
4.为标注而创建辅助测量几何元素；
5.标注内容与被标注几何元素应正确关联；
6.使用NX软件提供的多功能浏览器和网页连接功能实现在同一屏幕中查用更多信息；
7.标注信息的充分重复使用原则；
8.通过适当放大达到局部标注要求；
9.通过透明与着色功能将试验部位和试验要求明确

2)设计流程:

3)运行环境：
操作系统： 中英文系统 Windows7；
其它支撑软件： NX7.5及以上版本；

1.环境初始化

        初始化NX系统环境到用户规定的设置，包括通用字体设置，尺寸样式，附加文本设置，公差设置，通用文本设置， 剖切符号设置，直线箭头样式设置，定时保存功能提醒及设置，是否只针对新建文件自动设置等，实现三维MBD标注和二维标注配置统一的环境。

2.部件属性

        点击菜单，弹出对话框。
        设计者在输入部件属性对话框的各字段对应位置填写数据，系统实时将数据更新到图框。通过切换是否打包显示，简化属性输入时的操作，同时保证方便了解整个装配结构。

特点：

1． 保存所输入的属性信息到对应的零件或装配件中；
2． 在UGNX的主视图窗口中高亮显示当前操作所指定的部件；
3． 能够在装配状态下添加零件的属性信息；
4． 所输入的属性项是可以配制；
5． 允许打包实现同一个零件仅显示一次；
6． 自动确定当前产品类别；

3.尺寸公差

        点击菜单，弹出对话框。
        提供三维环境中将GB公差库应用于三维尺寸标注，并保证与尺寸的全相关。M转换解决UG的孔与螺纹标注。

4.尺寸样式

        快速修改尺寸标注样式。
        用于设置直径/半径、角度的尺寸样式，则选择直径/半径、角度尺寸，进行相关编辑。

5.粗糙度

        标注符合国标要求的PMI的粗糙度：

操作过程：

1.选择粗糙度符号；
2.点击建立，选择所有关联面；
3.点击视图区域，放置标注符号。

6.形位公差

        点击菜单或工具条，系统弹出对话框：

7.PMI平面

        用于调整PMI所在的平面，有在标注PMI时，可以不考虑所在平面，在完成后选择合适的平面，使用PMI平面将视图中PMI批量调整到所在平面。可以将标注放到模型视图所在平面或指定的平面。

8.PMI汇总

        用于查询所标注的PMI所在视图和快速查询给定PMI所在视图。提供三维环境中PMI快速查找、PMI信息统计和导出、PMI按视图或类型过滤和PMI按值过滤，可用于从大量PMI标注中查找到所需要的PMI。

9.未注公差查询

        根据选择对象提供某未注公差的具体值，提供尺寸的未注公差查询。

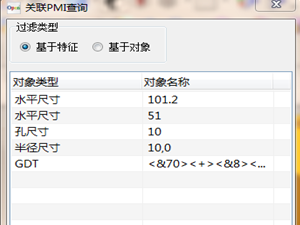

10.关联PMI查询

        点击菜单，弹出对话框

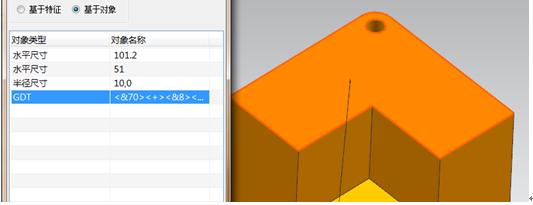

         选择基于特征时，可以根据所选的特征，高亮显示与之关联的PMI,选择基于对象时，可以根据所选的对象（面，直线），高亮显示与之对应的PMI，根据选择过滤类型，将与选中的特征或者对象相关联的PMI高亮显示。

        点击列表里的PMI,可以在模型中显示与之对应的特征或者模型。

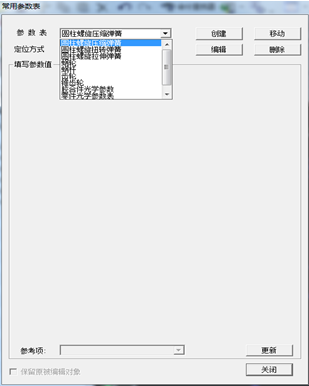

10.常用参数表

        添加常用参数表，可进行移动、编辑、删除操作。
